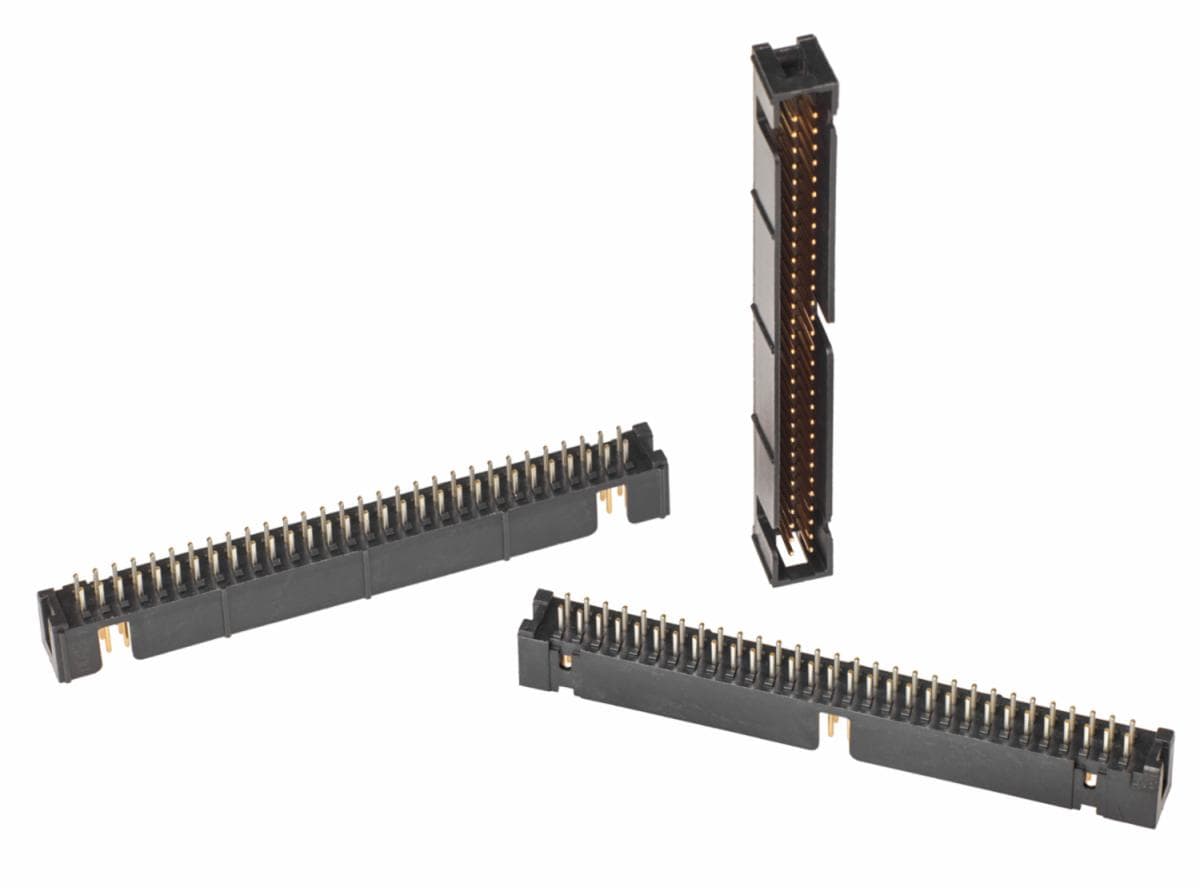

3M™ Connecteur embase mâle a souder sur circuit imprimé Droit série 2500, N2564-6002-RB

Code UPC (code barre) 08887862390393
  • Conception compacte à profil bas
  • La polarisation de la fente centrale empêche les erreurs d'insertion et réduit le temps d'insertion
  • La polarisation à double encoche assure une meilleure compatibilité avec les schémas de polarisation concurrentiels (sauf 10 pos.)
  • Clip de fixation en option permettant de maintenir les prises en place et d'améliorer la fiabilité de la connexion dans les environnements à fortes vibrations
 savoir plus
Voir tous les détails
Spécificités
Caractéristiques
Keying Slot
Indice actuel
1,75
Matériau d'isolation
Polyester chargé de verre (PBT) ou haute température (PCT)
Matériau de la base du contact
Alliage de cuivre
Série du produit
2500
Style du connecteur
Header
Tech Sheet Number
TS-0770
Température de fonctionnement maximum (Celsius)
105 °C
Tension nominale
1000 Vrms at Sea Level
Détails produit

0,100” x 0,100” profil bas, montage en surface, trou traversant droit et à angle droit

Version à trou perforant disponible pour la soudure par refusion à l'aide de techniques « paste-in-hole »

  • Conception compacte à profil bas
  • La polarisation de la fente centrale empêche les erreurs d'insertion et réduit le temps d'insertion
  • La polarisation à double encoche assure une meilleure compatibilité avec les schémas de polarisation concurrentiels (sauf 10 pos.)
  • Clip de fixation en option permettant de maintenir les prises en place et d'améliorer la fiabilité de la connexion dans les environnements à fortes vibrations
  • Isolant hautes températures adapté aux opérations de soudure « sans plomb »
  • Version à trou perforant disponible pour la soudure par refusion à l'aide de techniques « paste-in-hole »
  • Les queues de soudure exposées (sur la version à angle droit) facilitent le nettoyage et réduisent les frais de réparation
  • Version droite à montage en surface disponible
  • Voir le lien de l'annexe Informations réglementaires (dernière page de la fiche technique) pour des informations sur la conformité chimique
  • Pour plus d'informations, voir fiche technique TS0770 (TS-0770)
