Kit de gaines terminales rétractables à froid moyenne tension 3M™ QT II, 94-EB 62-2, 3 gaines terminales/kit
- N° de référence 1115360
- 3M ID 7000092174
Détails
Descriptions
- Rétractable à froid pour une terminaison simple et fiable des câbles moyenne tension, jusqu'à 36 kV
- Contrôle du champ électrique préinstallé dans le corps isolant
- Aucun outil requis pour l'installation
- Adapté à une large gamme de sections de câbles
- Kit à trois phases
Le kit de terminaison rétractable à froid moyenne tension 3M™ série QT II constitue une solution simple et fiable pour effectuer les terminaisons de câbles MT grâce à son corps isolant en silicone rétractable à froid.
Les accessoires rétractables à froid moyenne tension de la série QT II 3M™ sont conçus avec un système spécial de pose rétractable à froid. Les produits fournis sont pré-expansés sur un mandrin amovible, ce qui assure leur efficacité et leur facilité d'installation. Le dispositif de contrôle du champ électrique préinstallé dans le corps isolant permet de simplifier l'installation. Les propriétés spécifiques de la gaine isolante en silicone permettent d'effectuer la terminaison d'une grande variété de sections de câble. Les kits de terminaison MT 3M™ sont disponibles avec ou sans cosse à serrage mécanique. Les accessoires rétractables à froid moyenne tension 3M™ sont conçus pour permettre une terminaison simple et fiable des câbles MT.
Propriétés Typiques
| Connecteur de cosse/tige inclus dans le kit | Non |
| Diamètre extérieur de l'isolation (métrique) | 35 mm |
| Embout de rupture | Non |
| Intérieur/Extérieur | Extérieur |
| Marques | 3M™ |
| Nombre de conducteurs | 1 |
| Nombre de jupes | 8 |
| Plage de diamètre extérieur de l‘isolation du câble | 21.3 mm - 35 mm |
| Rang de tension | 18/30 kV |
| Taille maximale du conducteur | 150 mm² |
| Taille minimale du conducteur | 50 mm² |
| Tension | 36 kV, 18/30 kV |
| Tension nominale | 18/30 kV |
| Type de blindage | Blindage de fil |
| Type de câble | Isolation polymère, fil de cuivre blindé, câble non blindé |
Ressources
3M™ 94EB622 642 - ENFiches techniques
(PDF, 39KB)

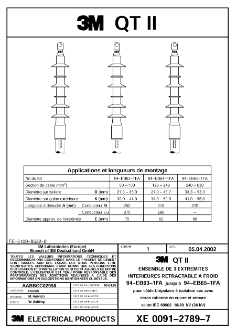

Fiche technique Notice kit 94-EB63-1FA et 94-EB64Fiches techniques
(PDF, 54KB)
